1、概述：
KYN28A-24（Z）户内铠装移开式交流金属封闭开关设备系是西安森源首倡研发的中压配电开关设备。适用于三相交流50Hz、24kV单母线及单母线分段电力系统，用于接收及分配电能，并对电路进行控制、保护及监测。设备完全满足“电气五防”要求，并通过内部故障燃弧试验及凝露污秽试验。
2、用途：
广泛用于发电厂、中小型发电机输电、工矿企业配电及电业系统的二次变电所的受电、送电及大型高压电动机启动等，实行控制保护、监测之用。
3、主要特点：

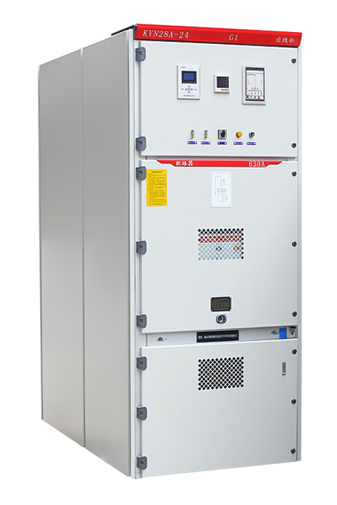

KYN28A-24系列开关设备机构整体由柜体和中置可抽出部件两大部分组成，柜体用隔板分为五个相互独立的隔室，外壳防护等级为IP4X,各隔室间防护等级IP2X.设备配备手车室VS1型真空断路器或固定式负荷开关，可以从正面进行安装调试和维护，因此它可以背靠背组成双排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

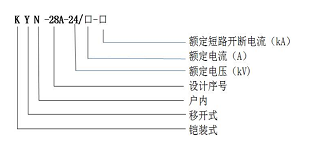

4、型号说明：


5、技术数据：
额定电压：24kV
额定频率：50Hz
额定电流：630、1250、1600、2000、2500、3150、4000A
额定绝缘水平：1min工频耐受电压65kV；雷电冲击耐受电压95kV
额定短路开断电流：20、25、31.5kA
额定短路关合电流（峰值）：50、63、80kA
额定短路持续时间：3s、4s
外形尺寸(宽x深x高）(mm): 800x1800(2200)x2400；1000x1800(2200)x2400
6、执行标准：
GB/3906-91  《3~35kV交流金属封闭开关设备与控制设备》
GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》
JB/T3855-1996  《3.6～40.5kV户内交流高压真空断路器》
DL/T403-2000   《12～40.5kV高压真空断路器订货技术要求》
DL/T404-1997   《户内交流高压开关柜订货技术条件》
7、使用条件：
环境温度：
最高温度+40℃
最低温度-15℃
湿度：
最大日平均相对湿度95%
最大月平均相对湿度90%
饱和蒸汽压：日平均值不大于2.2kpa,
月平均值不大于1.8kpa
地震烈度：不超过8度
周围空气不受腐蚀性或可燃气体，水蒸汽等明显污染，可用与垂直滴水的环境。
海拔高度不超过1000m
8、订货须知：
订货时应提供下列资料
一次系统图及平面布置图
二次原理图，端子排列图，若无端子排列图时，按制造厂家的端子排编排
开关柜的电器元件的型号，规格、数量
电器设备汇总表
需要母线桥（两列柜间母线桥和墙柜间母线桥)时，需要提供跨距和高度尺寸
开关柜使用在特殊环境条件下应在订货时提出
若有其他特殊选项时，须在订货时说明
