产品概述：

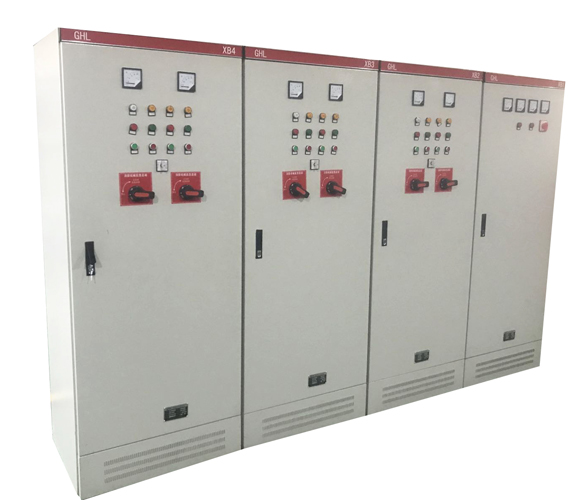

消防电气控制装置是按照国家消防GB16806-2006标准设计与生产的，专用于高低层工业、民用建筑消防、喷淋、水幕、雨淋、消防管网稳压、增压等给水泵的控制设备，可以满足用户对各种不同消防给水泵的控制。消防电气控制装置（消防泵控制设备）分为消防普通控制柜、消防变频巡检控制柜。当火警发出，控制柜接到消防报警信号（消防水流指示器信号、消防报警阀信号、消防按钮信号或消防控制中心遥控信号等）后，消防主泵会在几秒钟之内立即起动并提供消防用水，满足消防要求。消防命令解除后，消防主泵停机，消防稳压泵恢复日常保压状态。

功能特点：
机械式联锁控制方式
权限开关控制
控制功率11-160KW
开关合闸指示
星三角、软启、变频联动控制方式（可选配）
手柄或操作杆应设置成只向一个方向移动，即从断开位置到最终的运行位
隔离器和断路器操作手柄，可同时操作隔离器和断路器。
机械应急启动操作手柄，用于以机械方式闭合接触器。

工作环境：
1.电源电压波动：<±10%
2.周围环境温度：-10℃~+40℃ （不冻结）
3.空气相对湿度：20%~90% （无凝露）
4.绝对海拔高度：≤2000m
5.无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所
6.无爆炸危险的场所
7.震动:<5.9m/s2（0.6G），倾斜度：≤5度的场所
8.有防雨防震设备

参考标准：
据GB16806-2006标准，消防电气控制装置（消防泵控制设备）需具有自动、手动和远距离启泵三种启泵方式，远距离启泵包括消防控制中心启泵以及消火栓箱按钮 启泵。消防给水系统应设置备用消防水泵，控制柜应具有主泵故障备用泵自动投入功能。

工作方式：
一用一备：控制1、2两台水泵，自动时可工作于“1用2备”或“2用1备”两种状态。当主泵发生故障时，备用泵 将自动投入工作。“手动”起动时用面板操作按钮控制。
二用一备：控制1、2、3三台水泵，可工作于“1、2用3备”或“2、3用1备”或“1、3用2备”三种状态。当主泵发生故障时，备用泵将自动投入工作。“手动”起动时用面板操作按钮控制。若是关掉一台主泵，即变为“一用一 备”。

起动方式：
直接起动：全压起动，全压运行，起动电流较大。
Y-△ 星-三角降压起动：星三角降压起动，起动时电机定子绕组接为“Y”形以减小每相绕组所承受的电压和电流，运行时电机定子绕组切换为形。
R-软起动：软启动，由电子软起动器降压起动，起动过程无触点切换，电压和电流平滑上升，不会对电网和管网造成大的冲击。

控制方式：
普通继电器  二次回路采用继电器控制。
集成模块控制  二次回路采用继电器和集成模块控制。

性能及优点：
1．符合国家及行业消防规范。
2．消防管网随时维持水压，保证初期灭火消防用水，尽量减少火灾造成损失与危害。
3．选用国际知名品牌低压电器。
4．电路设计简洁明了、思路清晰，便于故障分析。
5．手动、停止和自动控制功能设置，可保证设备的安全连续运行。
6．性能优良，控制方式灵活，抗干扰能力强，工作稳定可靠。
7．消防电气控制装置（消防泵控制设备）具有多种控制接口，应用灵活。
a.消防中心起停信号或消防按钮信号。
b.超低压起动信号，电接点压力表或压力开关等。
c.消防模块提供的DC24V信号。
d.提供每台泵的运行、故障信号，手自动信号及水流开关信号等。
e.预留消防电气控制装置(消防泵自动巡检控制设备）和消防应急起动柜互锁接口。
f.采用GGD柜壳的消防电气控制装置既可以当独立柜又可以当拼柜，用母排连接。
8.消防电气控制装置（消防泵自动巡检控制设备）可以巡检直起、星三角、自耦、软起等多种起动方式的消防泵，控制回路与消防电气控制装置（消防泵控制设备）的柜子互锁，留有互锁接口，使用方便、安全。

规格参数及外形尺寸：
消防电气控制装置（消防泵控制设备）一用一备
