概述

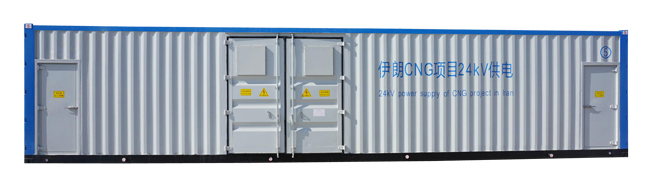

24KV二次供电模块化预制舱变电站是将变压器、多回路高压开关系统、无功补偿装置、绝缘母线、变电站综合自动化系统、通讯、远动、计量及直流电源等电气单元， 按照系统性、安全性、可靠性、易维护、一体化的原则集成安装在一个隔热、防火、防盗、防潮、防小动物，五面通风、全封闭、可移动的钢结构箱体内。 适用于城市、农村 10Kv~35Kv 集成变电站中小型变（配）电站，厂矿企业变电站的建设及改造。因其深入负荷中心，减小供电半径，提高供电质量，特别适合用于 城市配电网改造，被誉为“21 世纪变电站建设的目标模式”。符合国家电网公司标准、新农村电气化标准体系和电气化实施纲要。真正实现了由传统方式的建一座变电站向买一座集成变电站的跨越！

产品特点

■ 24KV模块化预制舱变电站标准设计占地仅为400平米，与常规变电站相比，可节省60%~80%占地面积，符合国家节约土地政策。

■ 所用电气设备，大部分为我公司自行生产，有效地降低产品成本；电气设备都装于室内，不会受外界因素的影响，运行和维护成本大大降低；采用全金 属结构壳体，所有构件都做好了防腐处理，维修量少，使用寿命长，耗能少；

■ 采用整体化的建设方案，常规的设计方案都已经经过多次建设，设计、施工都按现成的方案进行，局部调整量少，各功能模块如：进线模块，出线模块， 变压及保护模块只需直接调用，生产周期相对较短。建设周期缩短至3个月，而常规变电站的建设周期至少需要1年左右，真的是建一个站不如买一个站。

■ 装配式集成变电站对环境几乎没有什么影响，因为前期施工量非常少，除结构外，所有的施工工作都在室内进行，运行过程中的噪声及电磁辐射都屏蔽 在金属层内。而且外壳结构都是金属构件，使用寿命比砖混及水泥结构的长得多，并且所有的部件都可以回收再利用。

使用条件

■ 使用产所：户外；

■ 海拔高度：≤ 3000m；

■ 环境温度：-45℃ ~ +45℃，Z高日平均气温不超过 35℃；

■ 风速：≤ 35m/s；

■ 地面倾斜度：≤ 5；

■ 阳光辐射：≤ 1000W/m2；

■ 相对湿度：日平均≤ 95%，月平均≤ 90%；

■ 覆冰厚度：10mm；

■ 地震裂度：不超过 8 级；

■ 地基：地基承载力特征值 Fak = 150kpa，无地下水影响；

■ 安装地点无爆炸危险、火灾、化学腐蚀及剧烈震动。

■ 超出本使用条件规定时，请与我们技术部门联系。
